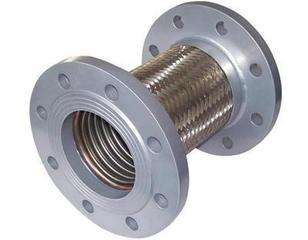

金属软管

金属软管是现代工业设备连接管线中的重要组成部件。金属软管用作电线、电缆、自动化仪表信号的电线电缆保护管和民用淋浴软管,规格从3mm到150mm。小口径金属软管(内径3mm-25mm)主要用于精密光学尺之传感线路保护、工业传感器线路保护。

在线咨询 获取报价

在线咨询 获取报价

产品介绍

在复杂的管路系统中,常常出现由于空间位置条件的限制,造成安装工作上的种种困难:成型的管子装不上去;弯过去、正过来,凑合装上去的管子,将不可避免地产生局部的冷校正。根据管子通径和现场的具体情况不同,冷校正量从几毫米至几十毫米,有的达数百毫米。实践证明,该量越大,其内应力也就越高,这些残留在管路系统中的安装应力,无疑地是隐息。

某型号发动机中的一段轴承润滑油导管,在实际运行中多次发生断裂事故,就是因为安装应力过高所致。

由于可以随意弯曲并在额定弯曲半径条件下弯曲所产生的内应力小,所以,它能给安装工作带来方便,对管路系统的运行也起着一定的保障作用。这是某些管路系统使用金属软管的主要原

产品优点

由于制作软管主要零件的材料是采用奥氏体不锈钢,因而保证了软管优良的耐温性和耐蚀性,软管的工作温度范围广,为 -196—600 度,使用的软管按管道所通介质的腐蚀性选择适用的不锈钢牌号,即可保证软管的耐蚀性。

1.金属软管整体采用1Cr18Ni9Ti不锈钢材料制成,具有较强的耐腐蚀能力。

2.软管管体为薄壁不锈钢管体液压成形,具有较强的柔韧性、伸缩性、弯曲和抗振能力强、编织网套的加强保护、使之具有更高的承压能力。

3.软管两端的连接还可制成除螺纹、法兰标准之外的其他连接方式,方便连接和使用。

4.该产品不仅适于与旋转接头的配套,而且广泛用于多种流体介质输送的软性连接。

耐腐蚀、耐高温、耐低温(-196℃~+420℃),重量轻、体积小、柔软性好。广泛用于航空、航天、石油、化工、冶金、电力、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业。

1、金属软管节距之间灵活软管,弯曲半径小。

2、金属软管有较好的伸缩性,无阻塞或僵硬。

3、金属软管单位重量轻、口径一致性好。

4、金属软管柔软性、重复弯曲性、挠性好。

5、金属软管耐腐蚀性、耐高温性好。

6、金属软管防鼠咬、耐磨损好,防止内部电线受到磨损。

7、金属软管耐弯折、抗拉性能、抗侧压性强。

8、金属软管柔软顺滑、易于穿线安装定位。

9、金属软管配套的软管接头多,容易同仪器设备连接。

安装要求

虽然金属软管可压缩也可拉伸,但是如果不按正确位置安装,则会很快断裂,降低使用寿命。

软管可以水平安装,也可以垂直安装或斜向安装,理想的状态是垂直安装,同时应避免安装在车轮附近,必要时可以加装挡板。

一般可把金属软管分为3种长度:第1种是压缩长度,即把软管压缩到极限位置时的长度;第2种是安装长度,这是处于位移量的一半的中间位置时软管的长度;第3种是拉伸长度,软管被拉伸到极限时的长度。

软管安装时应将软管处于中间位置,即所谓安装长度。在此位置安装状态下,软管受到轴向载荷时可以有2个移动方向,否则若只能向1个方向移动,将会影响金属软管的强度,降低使用寿命。

在实际安装过程中,考虑到用尺子按计算结果去量软管长度再进行安装可能会影响生产效率,国外有些生产商把尺子直接装在软管上,安装完后把尺子剪掉。

1、在选用金属软管时,为便于安装请尽可能选用一端为松套法兰的金属软管。

2、施工现场进行电焊作业时应保护金属软管表面,防止焊渣和引弧烧伤金属软管。

3、严禁金属软管扭曲安装。

4、不应沿金属软管根部弯曲,不应有死弯。

5、所通介质不得对波纹管材料具有腐蚀性,介质中氯离子含量应≤25PPM

6、严格安装图示正确安装方式安装。(见安装指南)

7、严禁机械损伤法兰密封面。

技术参数

内径 [mm] 外径 [mm] 公差 +/- [mm] 拉伸状态的重量 +/-10% [Kg/m] 弯曲半径[mm] 径向载荷 [N] 抗拉强度 [N]
4 6 0.1 0.034 15 800 320
5 7 0.1 0.039 17 835 340
6 8 0.2 0.044 19 875 360
7 9 0.2 0.049 20 930 380
8 10 0.2 0.056 22 975 400
9 11 0.2 0.063 25 1020 450
10 13 0.2 0.100 30 1060 500
11 14 0.2 0.110 31 1095 550
12 15 0.2 0.120 32 1140 600
13 16 0.2 0.130 33 1175 650
14 17 0.2 0.140 35 1215 700
15 18 0.2 0.150 37 1250 720
16 19 0.2 0.160 40 1290 760
17 20 0.2 0.170 45 1330 800
18 21 0.2 0.180 42 1470 890
19 23 0.3 0.212 40 1510 840
20 24 0.3 0.223 42 1545 890
21 25 0.3 0.235 45 1580 920
22 26 0.3 0.247 48 1620 940
23 27 0.3 0.258 52 1655 960
24 28 0.3 0.269 55 1690 980
25 29 0.3 0.280 58 1735 1000
26 30 0.3 0.292 60 1770 1020
