旋转补偿器

        旋转式补偿器是热力管道热膨胀补偿方面的一种新型补偿器。其构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成,安装在热力管道上需要两个以上组对成组,形成相对旋转吸收管道热位移,从而减少管道之应力。

在线咨询 获取报价

在线咨询 获取报价

产品介绍

旋转补偿器是热力管道热膨胀补偿方面的一种新型补偿器。其构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成,安装在热力管道上需要两个以上组对成组,形成相对旋转吸收管道热位移,从而减少管道之应力。

旋转补偿器是通过成双旋转筒和L力臂形成力偶,使大小相等,方向相反的一对力,由力臂回绕着Z轴中心旋转,以达到力偶两边热管上产生的热胀量的吸收。


旋转补偿器的生产过程


产品适用范围

(1)适用介质:水,蒸汽,油,浆液等

(2)适用压力:0.6-4.0mpa

(3)适用温度:-40℃≥350℃

(4)适用管径:DN25-DN1400

(5) 密封材料:温度≤150℃,胶圈/石墨密封;温度>150℃,耐高温柔性石墨。

(6)伸缩量范围:50mm-450mm

(7) 材质:全碳钢伸缩管镀铬/伸缩管不锈钢/全不锈钢

(8)连接方式:法兰式/焊接式

产品优点

旋转补偿器适用于架空管道,蒸汽管道,输油管道,造纸行业,化学和制药行业,印刷行业,机械行业,橡胶和塑料行业等。

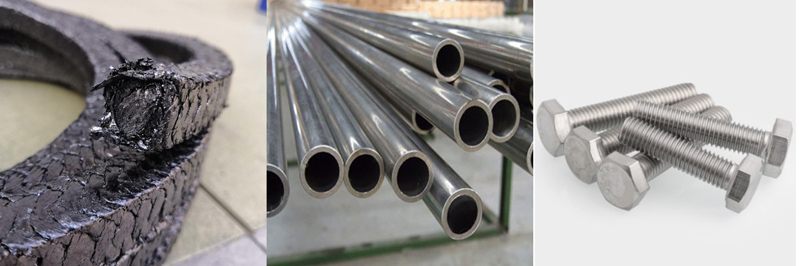

程翔旋转补偿器选用高品质密封材料


程翔供水选用高密封上乘石墨密封材料,管道用多久,补偿器用多久


转补偿器的打压视频


程翔严格检测产品质量,确保出厂的产品100%合格

安装要求

1.安装前应检查补偿器的型号、规格和管道配置,必须符合设计要求。

2.带内套筒的补偿器应注意使内套筒的方向与介质的流动方向一致,铰链补偿器的铰链旋转平面应与位移旋转平面一致。

3、滑动支架和固定支架根据设计安装,为保证管道无侧向位移而沿轴向伸缩,补偿器一般安装在固定支架的近旁,并应在活动侧设导向支架,在管道转弯处,必须安装固定支架。


4、补偿器的保温防水结构可与管道相同,但对伸缩管不可产生约束力。

5、如果在安装时,不慎把内管拉出,应重新组装并试验合格后方能在管路上安装。

6、本补偿器在各种温度下均可按大安装长度L安装,不需预拉或预压,安装时,若套管松动长度尺寸错位,可将套管推进或拉出,校准压紧后再安装。

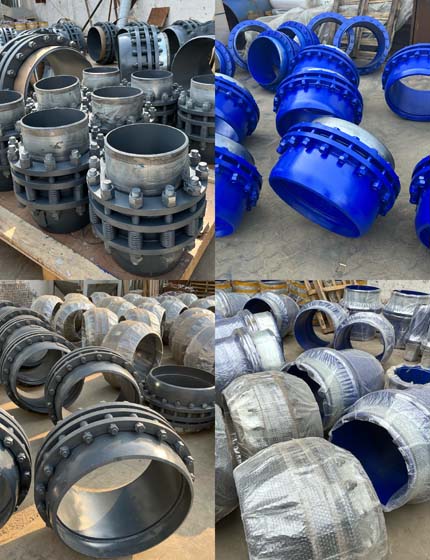

程翔旋转补偿器发货现场

技术参数

序号order
公称通径(DN)
接口尺寸( D )
最大外形尺寸(D1)
产品长度(L)
1
50
57
142
225
2
80
89
190
250
3
100
108
220
250
4
125
133
240
280
5
150
159
275
280
6
200
219
335
300
7
250
273
395
300
8
300
325
450
350
9
350
377
510
350
10
400
426
560
350
11
450
480
610
380
12
500
530
670
380
13
600
630
760
400
