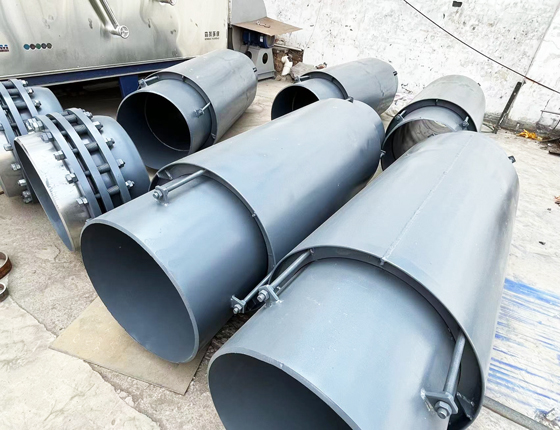

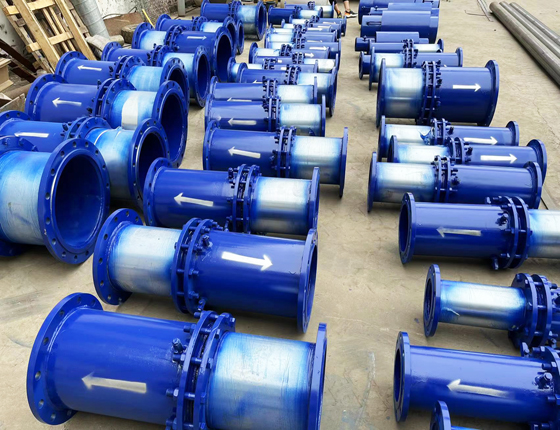

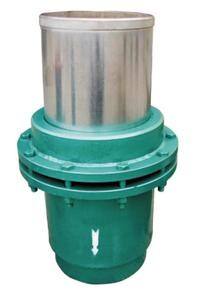

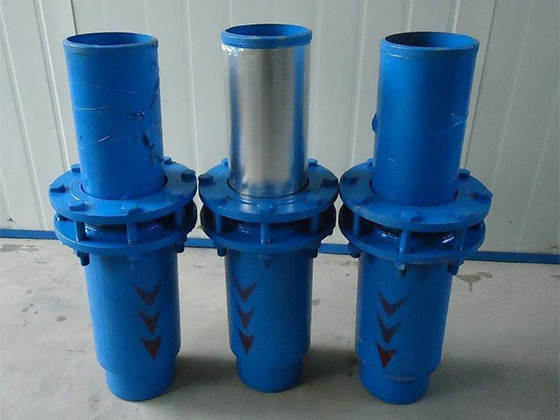

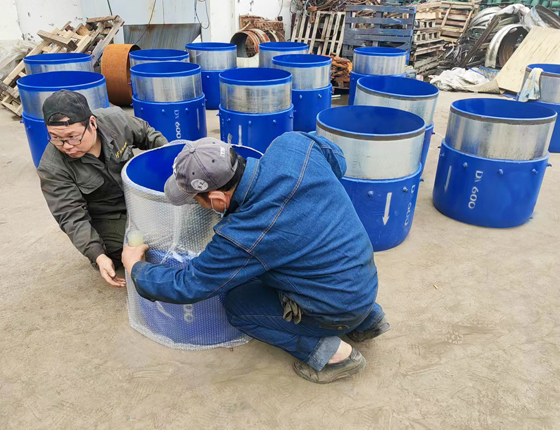

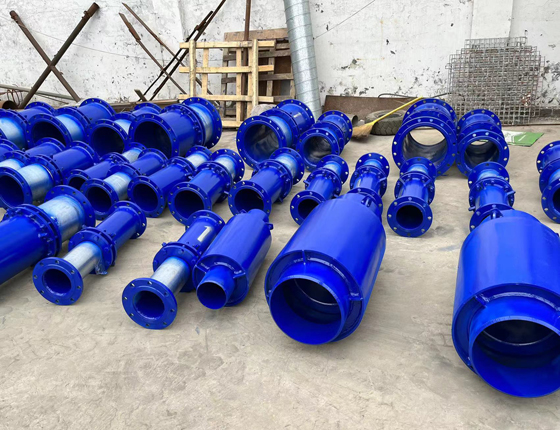

套筒式补偿器

    套筒补偿器称管式伸缩节,是热流体管道的补偿装置,主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿,是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。套筒式补偿器.广泛用于城镇供暖,冶金,矿山,发电,石油化工,建筑等行业的输送管道中。主要有套筒(芯管),外壳,密封材料等组成。

在线咨询 获取报价

在线咨询 获取报价

产品介绍

套筒补偿器称管式伸缩节,是热流体管道的补偿装置,主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿,是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。套筒式补偿器.广泛用于城镇供暖,冶金,矿山,发电,石油化工,建筑等行业的输送管道中。主要有套筒(芯管),外壳,密封材料等组成。


套筒式补偿器采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小(0.04~0.10),不老化,效果好,维修方便等特点。适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。


套筒式补偿器分单向型和双向型补偿结构,双向型特点是不论介质从它哪一端流入,两端的滑动套筒总是自由滑动,达到双向补偿作用,增大补偿量。

旋转补偿器技术特点适用范围

(1)适用介质:水,蒸汽,油,浆液等

(2)适用压力:0.6-4.0mpa

(3)适用温度:-40℃≥350℃

(4)适用管径:DN25-DN1400

(5) 密封材料:温度≤150℃,胶圈/石墨密封;温度>150℃,耐高温柔性石墨。

(6)伸缩量范围:50mm-450mm

(7) 材质:全碳钢伸缩管镀铬/伸缩管不锈钢/全不锈钢

(8)连接方式:法兰式/焊接式

产品优点

主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。
套筒式补偿器对氯离子含量无要求,特别适用于介质或周围环境氯离子超标的系统上。
产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业

安装要求

1、补偿器安装时,首先检查其规格是否与定货一致。
2、单向补偿器的滑动套筒应安装在介质的流入端。
3、与补偿器两端相焊接的管段须进行坡口处理,焊接后要按验收规范进行水压实验,压力为工作压力的1.5倍。试压时如密封装置发生泄露,应均匀旋紧螺栓,紧固至无泄露为止。
4、补偿器沿管道中心线安装,不同轴度大于1%,以防运行时摩擦力过大及影响密封性。
5、在靠近补偿器的管道处应设置导向滑动支座,防止侧向位移。
6、注意保护滑动表面,严禁碰伤或腐蚀。
7、双向补偿器外套筒应用固定支座托起,并保持与管路同心,两边的补偿距离要近似相同。

使用与维修:
1、管道运行中,补偿器滑动套筒严禁受外界侧向推力,应始终保证与管路轴向同心,并避免出现阻碍滑动套筒正常滑动的情况。
2、维修时应检查密封装置情况,及时旋紧螺栓,保证密封无泄露。
3、补偿器滑动套筒表面腐蚀严重,旋紧螺栓后防泄露作用不明显时,应考虑更换补偿器。

技术参数

公称直径
DN

芯管内径
D1

芯管外径
D2

法兰外径
D3

填料长度
B

补偿量
△L
max

安装长度
Lmax

摩擦力
Pc(N)
1.6MPa时

重量
(kg)

50

47

55

160

56

200

710

1932

15.6

65

63

71

180

56

200

710

2485

19.4

(70)

65

74

190

56

200

710

2588

21.6

80

78

87

195

56

200

710

3002

24.0

100

94

106

215

56

250

830

6271

38.2

125

117

131

245

56

250

830

7750

48.0

150

143

157

280

56

250

830

9288

60.0

200

201

217

345

70

300

945

14977

102.0

250

253

270

400

70

350

1045

21297

139.2

300

303

322

460

91

350

1065

25399

162.0

350

353

373

510

91

400

1245

29421

222.0

400

404

426

565

91

400

1245

33286

247.0

450

455

478

615

91

400

1245

33852

271.8

500

505

528

670

91

450

1375

36234

370.8

600

603

630

790

91

450

1375

43205

481.2

700

693

720

880

91

450

1375

61771

517.2

800

792

820

995

112

500

1565

70398

828.0

900

890

920

1095

112

500

1565

79025

951.6

1000

990

1020

1195

112

500

1565

87653

1052.4

注:当工作压力不是1.6MPa时,其摩擦力P1= Pc/1.6×PN
