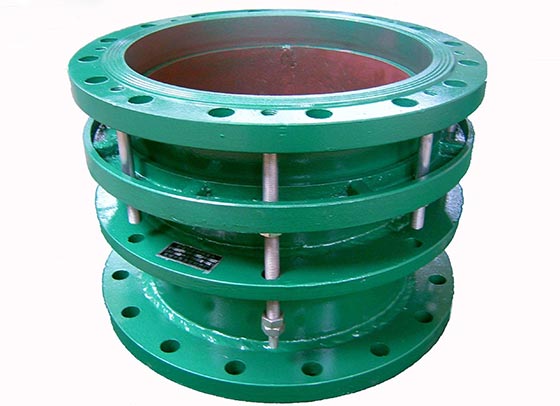

单法兰式松套伸缩接头

法兰松套伸缩接头又称作法兰松套补偿接头、法兰松套伸缩节。法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成,它采用和压盖松套伸缩接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心,从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PAC管、ABS管等连接。

在线咨询 获取报价

在线咨询 获取报价

产品介绍

法兰松套伸缩接头又称作法兰松套补偿接头、法兰松套伸缩节。法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成,它采用和压盖松套伸缩接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心,从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PAC管、ABS管等连接。

产品优点

安装要求

法兰松套伸缩接头安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下依靠相互斜度,紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿之目的。

技术参数

公称通经
DN
管子外径
DW
长度 法兰连接尺寸
L1 L 0.25Mpa 0.6Mpa 1.0Mpa
D D1 n-do D D1 n-do D D1 n-do
65 76 105 118 160 130 4-Φ14 160 130 4-Φ14 185 145 4-Φ18
80 89 190 150 4-Φ18 190 150 4-Φ18 200 160 8-Φ18
100 108 123 210 170 210 170 220 180
114
125 133 240 200 8-Φ18 240 200 8-Φ18 250 210
140
150 159 265 225 260 225 285 240 8-Φ22
168
200 219 320 280 320 280 340 295
250 273 130 375 335 12-Φ18 375 335 12-Φ18 395 350 12-Φ22
300 325 130 160 440 395 12-Φ22 440 395 12-Φ22 445 400 12-Φ22
350 355 490 445 490 445 505 460
377
400 406 540 495 16-Φ22 540 495 16-Φ22 565 515 16-Φ22
426
450 457 595 550 16-Φ22 595 550 16-Φ22 615 565 16-Φ26
480
500 508 645 600 20-Φ22 645 600 20-Φ22 670 620 20-Φ26
530
600 610 755 705 20-Φ26 100 705 20-Φ26 780 725 20-Φ30
630
700 720 860 810 24-Φ26 860 810 24-Φ26 895 840 24-Φ30
800 820 220 225 975 920 24-Φ30 975 920 24-Φ30 1015 950 24-Φ33
900 920 1075 1020 1075 1020 1115 1015 28-Φ33
1000 1020 1175 1120 28-Φ30 1175 1120 28-Φ30 1230 1160 28-Φ36
1200 1220 1375 1320 32-Φ30 1405 1340 32-Φ33 1455 1380 32-Φ40
1400 1420 270 1575 1520 36-Φ30 1630 1560 36-Φ36 1675 1590 36-Φ40
1600 1620 1790 1730 40-Φ30 1830 1760 40-Φ36 1915 1820 40-Φ48
1800 1820 1990 1930 44-Φ30 2045 1970 44-Φ40 2115 2020 44-Φ48
2000 2020 2190 2130 48-Φ30 2265 2180 48-Φ42 2325 2230 48-Φ48
2200 2220 275 2405 2340 52-33 2475 2390 52-Φ42 2550 2440 52-Φ56
2400 2420 2605 2540 56-33 2685 2600 56-Φ42 2760 2650 60-Φ56
2600 2620 240 300 2805 2740 60-33 290S 2810 60-Φ48 2960 2850 60-Φ56
2800 2820 3030 2960 64-36 3115 3020 64-Φ48 3180 3070 64-Φ56
3000 3020 3230 3160 68-36 3315 3220 68-Φ48 3405 3290 68-Φ60
3200 3220 3430 3360 72-36 3525 3430 72-Φ48
3400 3420 3630 3560 76-36 3735 3640 76-Φ48
3600 3620 3840 3770 80-36 3970 3860 80-Φ56
3800 3820 4045 3970 80-39
4000 4020 4245 4170 84-39
注:本尺寸符合GB/T12465-2002标准
