双法兰限位伸缩接头

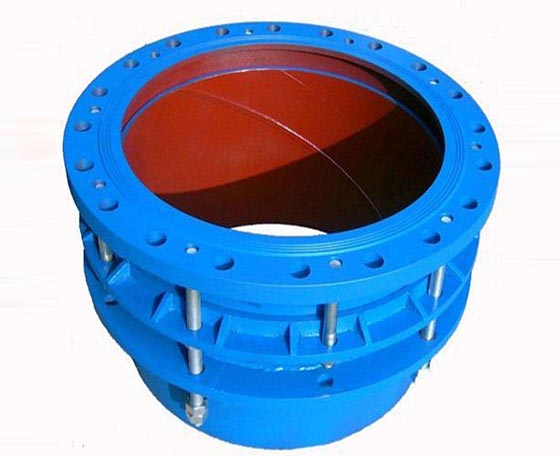

单法兰松套限位伸缩接头是由松套伸缩接头和一个限位短管组合而成。单法兰松套限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏或损坏,主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接,实现了管道一边法兰连接,一边为焊接的不一致性的方便连接。

在线咨询 获取报价

在线咨询 获取报价

产品介绍

单法兰松套限位伸缩接头是由松套伸缩接头和一个限位短管组合而成。单法兰松套限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏或损坏,主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接,实现了管道一边法兰连接,一边为焊接的不一致性的方便连接。

产品优点

BF型单法兰限位伸缩接头,产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

安装要求

单法兰限位伸缩接头使用于一边与法兰连接,一边与管道焊接,安装时调整产品两端与管道或法兰的安装长度,对角均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,管道的运行。

技术参数

公称通径 DN 管子外径 DW 外形尺寸
伸缩量 △L
法兰连接尺寸
0.6Mpa 1.0Mpa
DW D0 L L1 D D1 n-do D D1 n-do
65 76 76 340 105 50 160 130 4-Φ14 185 145 4-Φ18
80 89 89 190 150 4-Φ18 200 160 8-Φ18
100 108 108 210 170 220 180
114 114
125 133 133 240 200 8-Φ18 250 210
140 140
150 159 159 265 225 285 240 8-Φ22
168 168
200 219 219 320 280 340 295
250 273 273 375 335 12-Φ18 395 350 12-Φ22
300 325 325 350 130 65 440 395 12-Φ22 445 400
350 377 377 490 445 505 460 16-Φ22
400 426 426 540 495 16-Φ22 565 515 16-Φ26
450 480 480 595 550 615 565 20-Φ26
500 530 530 654 600 20-Φ22 670 620
600 630 630 755 705 20-Φ26 780 725 20-Φ30
700 720 720 860 810 24-Φ26 895 840 24-Φ30
800 820 820 590 220 130 975 920 24-Φ30 1015 950 24-Φ33
900 920 920 1075 1020 1115 1050 28-Φ33
1000 1020 1020 1175 1120 28-Φ30 1230 1160 28-Φ36
1200 1220 1220 1405 1340 32-Φ33 1455 1380 32-Φ40
1400 1420 1420 1630 1560 36-Φ36 1675 1590 36-Φ42
1500 1520 1528 1730 1660 - - -
1600 1620 2628 1830 1760 40-Φ36 1915 1820 40-Φ48
1800 1820 2828 2045 1970 44-Φ40 2115 2020 44-Φ48
2000 2020 2030 2265 2180 48-Φ42 2325 2230 48-Φ48
2200 2220 2230 2475 2390 52-Φ42 2550 2440 52-Φ56
2400 2420 2430 2685 2600 56-Φ42 2760 2650 56-Φ56
2600 2620 2630 600 240 140 2905 2810 60-Φ48 2960 2850 60-Φ56
2800 2820 2830 3115 3020 64-Φ48 3180 3070 64-Φ56
3000 3200 3030 3315 3220 68-Φ48 3405 3290 68-Φ60
3200 3220 3230 3525 3430 72-Φ48
3400 3420 3430 3735 3640 76-Φ48
3600 3620 3360 3970 3960 80-Φ56
注:本尺寸符合GB/T12456-2002标准
